MIERNIK CYFROWY TRUE RMS WIELOFUNKCYJNY

Dane techniczne:

Numer indeksuYT-73085
EAN5906083042553
MarkaYato
Automatyczny zakresTAK
Pomiar częstotliwości0-10MHz
Pomiar hFe tranzystoraTAK
Pomiar napięcia przemiennego0-600V + True RMS
Pomiar napięcia stałego0-600V
Pomiar pojemności0-60mF
Pomiar rezystancji0-60M?
Pomiar temperatury-40 do 1370°C
Pomiar współczynnika wypełnienia0,1-99%
Prąd przemienny0-10A + True RMS
Prąd stały0-10A
Test ciągłości obwoduTAK
Test diodyTAK



Miernik uniwersalny YT-73085 z funkcją TRUE RMS oraz z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Oprócz szybkości działania jego niewątpliwą zaletą jest możliwość zastosowania dodatkowego akcesorium w postaci cęg pomiarowych np. YT-73090 do wykonywania pomiarów prądów o wysokich wartościach.

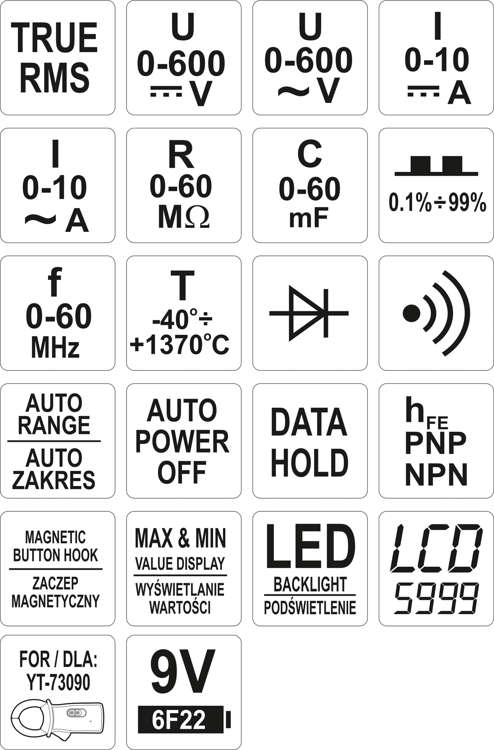

PODSTAWOWE POMIARY

pomiar napięcia przemiennego: A.C. 0-600V, TRUE RMS
pomiar napięcia stałego: D.C. 0-600V
pomiar natężenia prądu przemiennego: A.C. 0-10A, TRUE RMS
pomiar natężenia prądu stałego: D.C. 0-10A
pomiar rezystancji: 0-60M?
test diody: IF 0.8mA, UR 3.3V
test ciągłości obwodu: 0-100?

DODATKOWE POMIARY

pomiar pojemności kondensatora: 0-60mF
pomiar częstotliwości: 0-10Mhz
pomiar temperatury: -40 do 1370°C
pomiar współczynnika wypełnienia: 0,1-99%
test tranzystorów hFe: 0-1000, odłączany adapter pomiarowy

DOKŁADNOŚCI POMIARU

Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V

dokładność pomiaru miernika YT-73085 dla tego zakresu to : ±(1% + 8), rozdzielczość 0.1V
obliczenia błędu pomiaru wzór: (wynik pomiaru x 1%) + 8 x rozdzielczość
obliczenia: (235 x 1%) + 8 x 0.1 = 2,35 + 0,8 = 3,15V
Rzeczywisty wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 3,15V

wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,126V
wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,3A
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.


**

Zdjęcie pogądowe.
